[Directx11]8. Simple Math



오늘은 각종 행렬과 수학을 코드로 구현해볼 것이다.



일단 구조체부분을 매트릭스가 들어갈 수 있게 바꿔주자



Struct.h

#pragma once
#include "Types.h"


struct Vertex
{
	Vec3 position;		//12바이트 0부터시작
	//Color color;		//12부터시작
	Vec2 uv;
};

struct TransformData
{
	Matrix matWorld = Matrix::Identity;
	Matrix matView = Matrix::Identity;
	Matrix matProjection= Matrix::Identity;
};



그리고 지역좌표계에서 이동、회전、크기조절을 담당하게 될 매트릭스 변수를 선언해주자

	Vec3 _localposition = { 0.f,0.f,0.f };
	Vec3 _localRotation = { 0.f,0.f,0.f };
	Vec3 _localScale = { 1.f,1.f,1.f };



그리고 업데이트문을 수정하여 _transformData에 맞는 값이 들어갈 수 있도 하자。

void Game::Update()
{
	//크기 회전 이동
	Matrix matScale = Matrix::CreateScale(_localScale);
	Matrix matRotation = Matrix::CreateRotationX(_localRotation.x);
	matRotation *= Matrix::CreateRotationY(_localRotation.y);
	matRotation *= Matrix::CreateRotationZ(_localRotation.z);
	Matrix matTranslation = Matrix::CreateTranslation(_localposition);

	Matrix matWorld = matScale * matRotation * matTranslation;	//SRT
	_transformData.matWorld = matWorld;

	D3D11_MAPPED_SUBRESOURCE subResouce;
	ZeroMemory(&subResouce, sizeof(subResouce));

	//맵을 통해 값을 넣어줄 준비를 한다. 이후 값을 넣고(복사해주고) UNMAP
	_deviceContext->Map(_constantBuffer.Get(), 0, D3D11_MAP_WRITE_DISCARD, 0, &subResouce);
	::memcpy(subResouce.pData, &_transformData, sizeof(_transformData));			//바로 cpu-> gpu 넘어가게 된다.
	_deviceContext->Unmap(_constantBuffer.Get(), 0);
}



이제 이 값을 쉐이더 상에서 처리할 수 있게 hlsl파일 코드도 고쳐주자

Default.hlsl

cbuffer TransformData : register(b0)
{
    //hlsl상의 순서와 코드상의 순서가 달라서
    row_major matrix matWorld;
    row_major matrix matView;
    row_major matrix matProjection;
}

//정점 쉐이더- 위치관련 -> 레스터라이저-정점바탕으로 도형만들고 내/외부 판단 및 보간
VS_OUTPUT VS(VS_INPUT input)
{
    VS_OUTPUT output;

    //World view projection
    float4 position = mul(input.position, matWorld);
    position = mul(position, matView);
    position = mul(position, matProjection);

    output.position = position;
    output.uv = input.uv;

    return output;
}

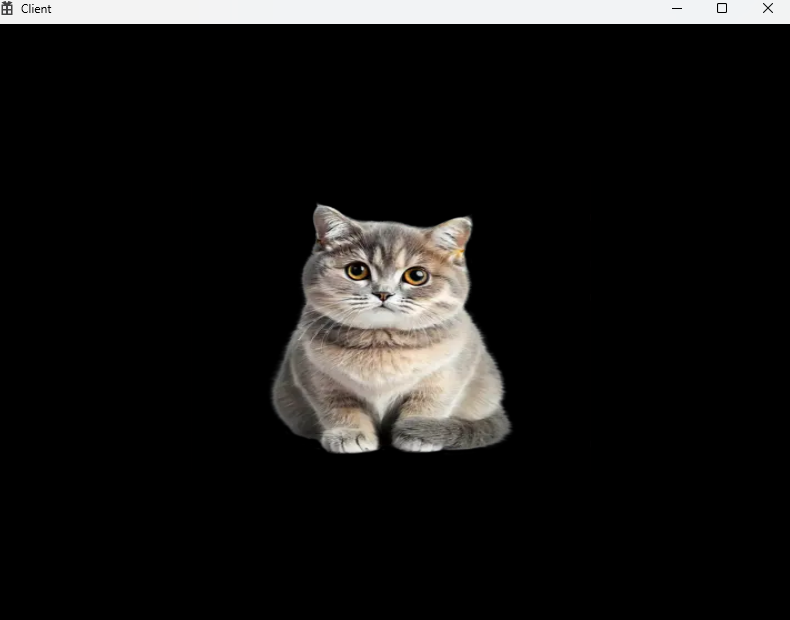

보면 아직 행렬쪽에서 변화가 없기 때문에 그대로인 결과이미지를 볼 수 있다.

결과

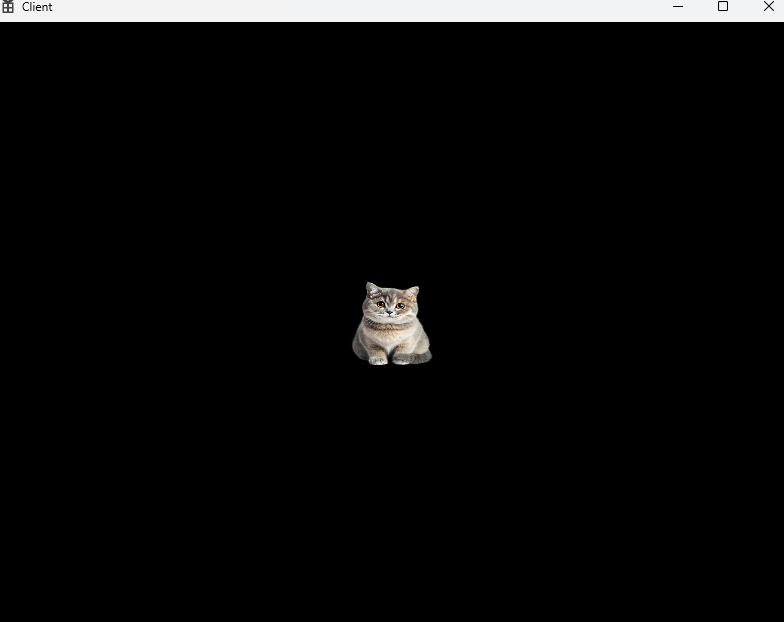

만약 크기를 1/3배 줄인다면

Matrix matScale = Matrix::CreateScale(_localScale/3);



줄어든 이미지를 볼 수 있다.
