[Directx11][C++][3D]20. 통합 & 정리

1,인스턴싱 통합

이제 만들어둔 인스턴싱 코드를 하나로 통합해보자

쉐이더 코드를 합쳐주자. 인스턴싱 부분을 Render.fx로 만들어주자.

매쉬 인스턴싱 부분에서 각 물체의 월드좌표를  통해 정점의 정보를 입력받고 출력으로  내보내주는 VS부분을 가져오자

모델 인스턴싱 부분에서 뼈의 정보를 받고  루트로 향하는 뼈를 각 정점에 적용시켜주는 VS부분을 가져오자

애니메이션 부분에서는 각 프레임별로 글로벌에서 루트, 루트에서 다시 다른자세로 가는 행렬을 구해줬던 부분을 가져오자

Render.fx

#ifndef _RENDER_FX_
#define _RENDER_FX_

#include "00. Global.fx"

#define MAX_MODEL_TRANSFORMS 250
#define MAX_MODEL_KEYFRAMES 500
#define MAX_MODEL_INSTANCE 500

// ************** MeshRender ****************

struct VertexMesh
{
    float4 position : POSITION;
    float2 uv : TEXCOORD;
    float3 normal : NORMAL;
    float3 tangent : TANGENT;
	// INSTANCING;
    uint instanceID : SV_INSTANCEID;
    matrix world : INST;
};

MeshOutput VS_Mesh(VertexMesh input)
{
    MeshOutput output;

    output.position = mul(input.position, input.world); // W
    output.worldPosition = output.position;
    output.position = mul(output.position, VP);
    output.uv = input.uv;
    output.normal = input.normal;

    return output;
}

// ************** ModelRender ****************

struct VertexModel
{
    float4 position : POSITION;
    float2 uv : TEXCOORD;
    float3 normal : NORMAL;
    float3 tangent : TANGENT;
    float4 blendIndices : BLEND_INDICES;
    float4 blendWeights : BLEND_WEIGHTS;
	// INSTANCING;
    uint instanceID : SV_INSTANCEID;
    matrix world : INST;
};

cbuffer BoneBuffer
{
    matrix BoneTransforms[MAX_MODEL_TRANSFORMS];
};

uint BoneIndex;

MeshOutput VS_Model(VertexModel input)
{
    MeshOutput output;

    output.position = mul(input.position, BoneTransforms[BoneIndex]); // Model Global
    output.position = mul(output.position, input.world); // W
    output.worldPosition = output.position;
    output.position = mul(output.position, VP);
    output.uv = input.uv;
    output.normal = input.normal;

    return output;
}

// ************** AnimRender ****************

struct KeyframeDesc
{
    int animIndex;
    uint currFrame;
    uint nextFrame;
    float ratio;
    float sumTime;
    float speed;
    float2 padding;
};

struct TweenFrameDesc
{
    float tweenDuration;
    float tweenRatio;
    float tweenSumTime;
    float padding;
    KeyframeDesc curr;
    KeyframeDesc next;
};

cbuffer TweenBuffer
{
    TweenFrameDesc TweenFrames[MAX_MODEL_INSTANCE];
};

Texture2DArray TransformMap;

matrix GetAnimationMatrix(VertexModel input)
{
    float indices[4] = { input.blendIndices.x, input.blendIndices.y, input.blendIndices.z, input.blendIndices.w };
    float weights[4] = { input.blendWeights.x, input.blendWeights.y, input.blendWeights.z, input.blendWeights.w };

    int animIndex[2];
    int currFrame[2];
    int nextFrame[2];
    float ratio[2];

    animIndex[0] = TweenFrames[input.instanceID].curr.animIndex;
    currFrame[0] = TweenFrames[input.instanceID].curr.currFrame;
    nextFrame[0] = TweenFrames[input.instanceID].curr.nextFrame;
    ratio[0] = TweenFrames[input.instanceID].curr.ratio;

    animIndex[1] = TweenFrames[input.instanceID].next.animIndex;
    currFrame[1] = TweenFrames[input.instanceID].next.currFrame;
    nextFrame[1] = TweenFrames[input.instanceID].next.nextFrame;
    ratio[1] = TweenFrames[input.instanceID].next.ratio;

    float4 c0, c1, c2, c3;
    float4 n0, n1, n2, n3;
    matrix curr = 0;
    matrix next = 0;
    matrix transform = 0;

    for (int i = 0; i < 4; i++)
    {
        c0 = TransformMap.Load(int4(indices[i] * 4 + 0, currFrame[0], animIndex[0], 0));
        c1 = TransformMap.Load(int4(indices[i] * 4 + 1, currFrame[0], animIndex[0], 0));
        c2 = TransformMap.Load(int4(indices[i] * 4 + 2, currFrame[0], animIndex[0], 0));
        c3 = TransformMap.Load(int4(indices[i] * 4 + 3, currFrame[0], animIndex[0], 0));
        curr = matrix(c0, c1, c2, c3);

        n0 = TransformMap.Load(int4(indices[i] * 4 + 0, nextFrame[0], animIndex[0], 0));
        n1 = TransformMap.Load(int4(indices[i] * 4 + 1, nextFrame[0], animIndex[0], 0));
        n2 = TransformMap.Load(int4(indices[i] * 4 + 2, nextFrame[0], animIndex[0], 0));
        n3 = TransformMap.Load(int4(indices[i] * 4 + 3, nextFrame[0], animIndex[0], 0));
        next = matrix(n0, n1, n2, n3);

        matrix result = lerp(curr, next, ratio[0]);

		// 다음 애니메이션
        if (animIndex[1] >= 0)
        {
            c0 = TransformMap.Load(int4(indices[i] * 4 + 0, currFrame[1], animIndex[1], 0));
            c1 = TransformMap.Load(int4(indices[i] * 4 + 1, currFrame[1], animIndex[1], 0));
            c2 = TransformMap.Load(int4(indices[i] * 4 + 2, currFrame[1], animIndex[1], 0));
            c3 = TransformMap.Load(int4(indices[i] * 4 + 3, currFrame[1], animIndex[1], 0));
            curr = matrix(c0, c1, c2, c3);

            n0 = TransformMap.Load(int4(indices[i] * 4 + 0, nextFrame[1], animIndex[1], 0));
            n1 = TransformMap.Load(int4(indices[i] * 4 + 1, nextFrame[1], animIndex[1], 0));
            n2 = TransformMap.Load(int4(indices[i] * 4 + 2, nextFrame[1], animIndex[1], 0));
            n3 = TransformMap.Load(int4(indices[i] * 4 + 3, nextFrame[1], animIndex[1], 0));
            next = matrix(n0, n1, n2, n3);

            matrix nextResult = lerp(curr, next, ratio[1]);
            result = lerp(result, nextResult, TweenFrames[input.instanceID].tweenRatio);
        }

        transform += mul(weights[i], result);
    }

    return transform;
}

MeshOutput VS_Animation(VertexModel input)
{
    MeshOutput output;

	//output.position = mul(input.position, BoneTransforms[BoneIndex]); // Model Global

    matrix m = GetAnimationMatrix(input);

    output.position = mul(input.position, m);
    output.position = mul(output.position, input.world); // W
    output.worldPosition = output.position;
    output.position = mul(output.position, VP);
    output.uv = input.uv;
    output.normal = mul(input.normal, (float3x3) input.world);
    output.tangent = mul(input.tangent, (float3x3) input.world);

    return output;
}

#endif



PS부분은 그대로 두고 pass를 지정해주는거에 따라 매쉬,모델,애니메이션 중에 하나를 선택하도록 pass를 만들어주자.

RenderDemo.fx

#include "00. Global.fx"
#include "00. Light.fx"
#include "00. Render.fx"



float4 PS(MeshOutput input) : SV_TARGET
{
	//float4 color = ComputeLight(input.normal, input.uv, input.worldPosition);

    float4 color = DiffuseMap.Sample(LinearSampler, input.uv);

    return color;
}

technique11 T0
{
	PASS_VP(P0, VS_Mesh, PS)
	PASS_VP(P1, VS_Model, PS)
	PASS_VP(P2, VS_Animation, PS)
};



이렇게 해주면 우리가 pass만 지정해주면 모델, 매쉬, 애니메이션 어떤것을 적용할지 정해줄 수 있다. 이제 오브젝트를 생성하는데 기존에 했던 오브젝트 생성에서 반복문 부분을 가져와서 모델, 매쉬, 애니메이션을 하나의 씬에 등장시키자

RenderDemo.cpp

#include "pch.h"
#include "RenderDemo.h"
#include "GeometryHelper.h"
#include "Camera.h"
#include "GameObject.h"
#include "CameraScript.h"
#include "MeshRenderer.h"
#include "Mesh.h"
#include "Material.h"
#include "Model.h"
#include "ModelRenderer.h"
#include "ModelAnimator.h"
#include "Mesh.h"
#include "Transform.h"
#include "VertexBuffer.h"
#include "IndexBuffer.h"

void RenderDemo::Init()
{
	RESOURCES->Init();
	_shader = make_shared<Shader>(L"23. RenderDemo.fx");

	// Camera
	_camera = make_shared<GameObject>();
	_camera->GetOrAddTransform()->SetPosition(Vec3{ 0.f, 0.f, -5.f });
	_camera->AddComponent(make_shared<Camera>());
	_camera->AddComponent(make_shared<CameraScript>());

	shared_ptr<class Model> m1 = make_shared<Model>();
	m1->ReadModel(L"Kachujin/Kachujin");
	m1->ReadMaterial(L"Kachujin/Kachujin");
	m1->ReadAnimation(L"Kachujin/Idle");
	m1->ReadAnimation(L"Kachujin/Run");
	m1->ReadAnimation(L"Kachujin/Slash");

	for (int32 i = 0; i < 500; i++)
	{
		auto obj = make_shared<GameObject>();
		obj->GetOrAddTransform()->SetPosition(Vec3(rand() % 100, 0, rand() % 100));
		obj->GetOrAddTransform()->SetScale(Vec3(0.01f));
		obj->AddComponent(make_shared<ModelAnimator>(_shader));
		{
			obj->GetModelAnimator()->SetModel(m1);
			obj->GetModelAnimator()->SetPass(2);
		}
		_objs.push_back(obj);
	}

	// Model
	shared_ptr<class Model> m2 = make_shared<Model>();
	m2->ReadModel(L"Tower/Tower");
	m2->ReadMaterial(L"Tower/Tower");

	for (int32 i = 0; i < 100; i++)
	{
		auto obj = make_shared<GameObject>();
		obj->GetOrAddTransform()->SetPosition(Vec3(rand() % 100, 0, rand() % 100));
		obj->GetOrAddTransform()->SetScale(Vec3(0.01f));

		obj->AddComponent(make_shared<ModelRenderer>(_shader));
		{
			obj->GetModelRenderer()->SetModel(m2);
			obj->GetModelRenderer()->SetPass(1);
		}

		_objs.push_back(obj);
	}

	// Mesh
	// Material
	{
		shared_ptr<Material> material = make_shared<Material>();
		material->SetShader(_shader);
		auto texture = RESOURCES->Load<Texture>(L"Veigar", L"..\\Resources\\Textures\\veigar.jpg");
		material->SetDiffuseMap(texture);
		MaterialDesc& desc = material->GetMaterialDesc();
		desc.ambient = Vec4(1.f);
		desc.diffuse = Vec4(1.f);
		desc.specular = Vec4(1.f);
		RESOURCES->Add(L"Veigar", material);
	}

	for (int32 i = 0; i < 100; i++)
	{
		auto obj = make_shared<GameObject>();
		obj->GetOrAddTransform()->SetLocalPosition(Vec3(rand() % 100, 0, rand() % 100));
		obj->AddComponent(make_shared<MeshRenderer>());
		{
			obj->GetMeshRenderer()->SetMaterial(RESOURCES->Get<Material>(L"Veigar"));
		}
		{
			auto mesh = RESOURCES->Get<Mesh>(L"Sphere");
			obj->GetMeshRenderer()->SetMesh(mesh);
			obj->GetMeshRenderer()->SetPass(0);
		}

		_objs.push_back(obj);
	}


	RENDER->Init(_shader);
}

void RenderDemo::Update()
{
	_camera->Update();
	RENDER->Update();

	{
		LightDesc lightDesc;
		lightDesc.ambient = Vec4(0.4f);
		lightDesc.diffuse = Vec4(1.f);
		lightDesc.specular = Vec4(0.1f);
		lightDesc.direction = Vec3(1.f, 0.f, 1.f);
		RENDER->PushLightData(lightDesc);
	}

	// INSTANCING
	INSTANCING->Render(_objs);
}

void RenderDemo::Render()
{

}

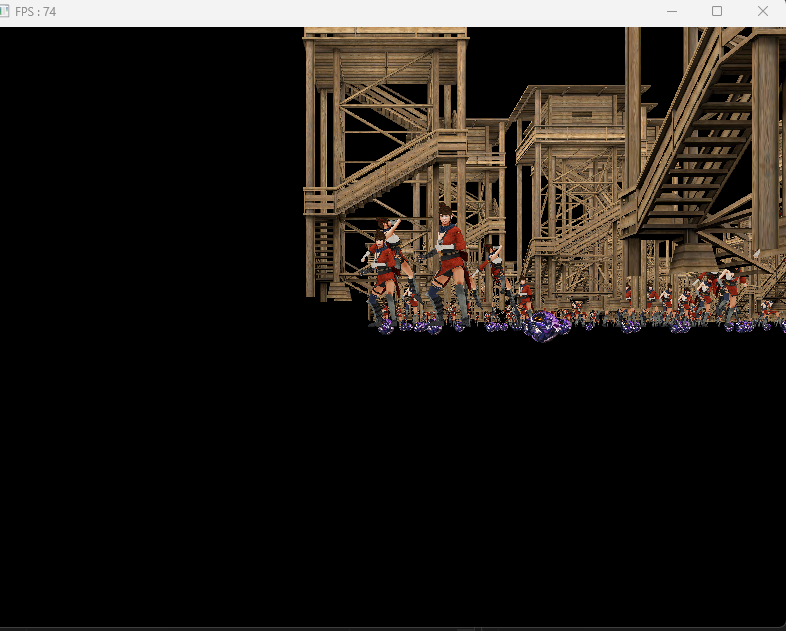

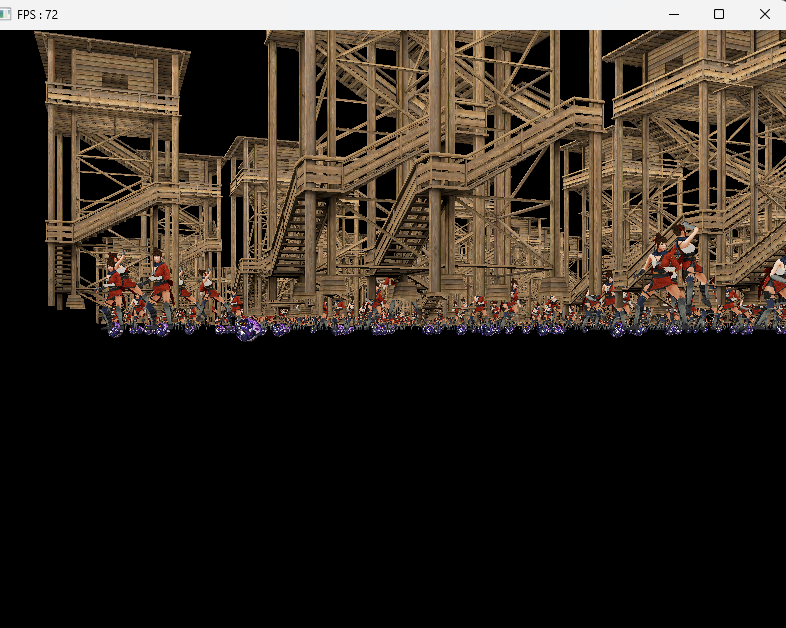

이렇게 해주면 기존에 했던 오브젝트들이 모두 등장하면서 프레임도 잘 유지되는것을 볼 수 있다.





2.Scene 구조 통합

지금 Update에는 카메라, 렌더, 빛을 각각 업데이트문을 넣어줬는데 이를 하나로 모아서 unity에서 Scene 단위로 묶어서 관리해주자. 이때 조명은 하나의 컴포넌트로 만들어줘서 관리해주자.

지금은 만들어준 Directional Light 코드를 그대로 사용하겠지만 다른 형태의 Light를 만들어주려고 하면 빛의 범위만 수학적으로 조정해주면 된다.

Light.h

#pragma once


#include "Component.h"
class Light : public Component
{
public:
	Light();
	virtual ~Light();

	virtual void Update();

public:
	LightDesc& GetLightDesc() { return _desc; }

	void SetLightDesc(LightDesc& desc) { _desc = desc; }
	void SetAmbient(const Color& color) { _desc.ambient = color; }
	void SetDiffuse(const Color& color) { _desc.diffuse = color; }
	void SetSpecular(const Color& color) { _desc.specular = color; }
	void SetEmissive(const Color& color) { _desc.emissive = color; }
	void SetLightDirection(Vec3 direction) { _desc.direction = direction; }

private:
	LightDesc _desc;
};

Light.cpp

#include "pch.h"
#include "Light.h"

Light::Light() : Component(ComponentType::Light)
{

}

Light::~Light()
{

}

void Light::Update()
{
	RENDER->PushLightData(_desc);
}



GameObject에서 Light Component를 사용할 수 있도록 헬퍼함수를 추가해주자.

GameObject.h

#pragma once
#include "Component.h"
class MonoBehaviour;
class Transform;
class Camera;
class MeshRenderer;
class ModelRenderer;
class ModelAnimator;
class Light;

class GameObject : public enable_shared_from_this<GameObject>
{
public:
	shared_ptr<Light> GetLight();
};

GameObject.cpp

#include "pch.h"
#include "GameObject.h"
#include "MonoBehaviour.h"
#include "Transform.h"
#include "Camera.h"
#include "MeshRenderer.h"
#include "ModelRenderer.h"
#include "ModelAnimator.h"
#include "Light.h"

std::shared_ptr<Light> GameObject::GetLight()
{
	shared_ptr<Component> component = GetFixedComponent(ComponentType::Light);
	return static_pointer_cast<Light>(component);
}



그리고 씬이라는 구조를 만들어줄 때 우리가 관리해주는 Manager 클래스를 만들어주자. 이 Manager는 씬의 전환과 현재이 무엇인지 가져올 수 있는 기능을 가지고 있도록 하자. 이때 Scene도 클래스로 만들어주자.

SceneManager.h

#pragma once
#include "Scene.h"

class SceneManager
{
	DECLARE_SINGLE(SceneManager);

public:
	void Update();

	template<typename T>
	void ChangeScene(shared_ptr<T> scene)
	{
		_currentScene = scene;
		scene->Start();
	}

	shared_ptr<Scene> GetCurrentScene() { return _currentScene; }

private:
	shared_ptr<Scene> _currentScene = make_shared<Scene>();
};

SceneManager.cpp

#include "pch.h"
#include "SceneManager.h"

void SceneManager::Update()
{
	if (_currentScene == nullptr)
		return;

	_currentScene->Update();
	_currentScene->LateUpdate();
}

이 Scene의 Update에서는 카메라를 Update하는 부분은 다른 연산이나 기능 중에 바뀌게 되면 뷰 프로젝션 연산값이 달라지게 되는데 이는 부자연스러운 움직임이 연출 되거나 위치가 이상해질 수 있기 때문에 카메라는 모든 Update가 끝난 LateUpdate나 그 후에 해주는것이 좋다.

그리고 Update나 Start의 과정에서 오브젝의 Update Start가 작동할텐데 이때 이 함수가 끝나거나 추가될 때까지는 set의 값이 바뀌면 안되기 때문에 한번 임시적으로 캐싱을 해주고 이 캐싱한 값을 순회하도록 하자.

Scene.h

#pragma once


class Scene
{
public:
	virtual void Start();
	virtual void Update();
	virtual void LateUpdate();

	//추가
	virtual void Add(shared_ptr<GameObject> object);
	//제거
	virtual void Remove(shared_ptr<GameObject> object);

private:
	//물체를 가지고있는 추가 삭제 편하지만 순회에는 안좋다 검색활용
	unordered_set<shared_ptr<GameObject>> _objects;
	//카메라
	unordered_set<shared_ptr<GameObject>> _cameras;
	//빛
	unordered_set<shared_ptr<GameObject>> _lights;
};

Scene.cpp

#include "pch.h"
#include "Scene.h"

void Scene::Start()
{
	unordered_set<shared_ptr<GameObject>> objects = _objects;

	for (shared_ptr<GameObject> object : objects)
	{
		object->Start();
	}
}

void Scene::Update()
{
	unordered_set<shared_ptr<GameObject>> objects = _objects;

	for (shared_ptr<GameObject> object : objects)
	{
		object->Update();
	}

	// INSTANCING
	vector<shared_ptr<GameObject>> temp;
	temp.insert(temp.end(), objects.begin(), objects.end());
	INSTANCING->Render(temp);
}

void Scene::LateUpdate()
{
	unordered_set<shared_ptr<GameObject>> objects = _objects;

	for (shared_ptr<GameObject> object : objects)
	{
		object->LateUpdate();
	}
}

void Scene::Add(shared_ptr<GameObject> object)
{
	_objects.insert(object);

	if (object->GetCamera() != nullptr)
	{
		_cameras.insert(object);
	}

	if (object->GetLight() != nullptr)
	{
		_lights.insert(object);
	}
}

void Scene::Remove(shared_ptr<GameObject> object)
{
	_objects.erase(object);

	_cameras.erase(object);

	_lights.erase(object);
}



이제 이 매니저가 실행되도록 우리가 만들어준 구조에 넣어야하는데 각 매니저가 Update되는 Game 코드에 이 코드를

넣어주도록 하자.

그리고 메인코드를 정리하면서 RenderManager에서 Update할때 쓰는 PushGlobalData가 결국에는 카메라의 뷰 프로젝션 행렬에 따라 달라지는 것이기 때문에 이 함수도 카메라의 Update에서 이루어지도록 수정해주자.

Game.cpp

void Game::Update()
{
	TIME->Update();
	INPUT->Update();
	ShowFps();

	GRAPHICS->RenderBegin();

	SCENE->Update();

	GUI->Update();
	_desc.app->Update();
	_desc.app->Render();
	GUI->Render();

	GRAPHICS->RenderEnd();
}

Camera.cpp

void Camera::Update()
{
	UpdateMatrix();

	RENDER->PushGlobalData(Camera::S_MatView, Camera::S_MatProjection);
}



이제 메인코드를 수정해주면 되는데 각각 Component를 붙여주고 그것을 씬에 추가해주면 된다.

SceneDemo.h

#pragma once
#include "IExecute.h"

class SceneDemo : public IExecute
{
public:
	void Init() override;
	void Update() override;
	void Render() override;

private:
	shared_ptr<Shader> _shader;
};

SceneDemo.cpp

#include "pch.h"
#include "SceneDemo.h"
#include "GeometryHelper.h"
#include "Camera.h"
#include "GameObject.h"
#include "CameraScript.h"
#include "MeshRenderer.h"
#include "Mesh.h"
#include "Material.h"
#include "Model.h"
#include "ModelRenderer.h"
#include "ModelAnimator.h"
#include "Mesh.h"
#include "Transform.h"
#include "VertexBuffer.h"
#include "IndexBuffer.h"
#include "Light.h"


void SceneDemo::Init()
{
	RESOURCES->Init();
	_shader = make_shared<Shader>(L"23. RenderDemo.fx");

	// Camera
	{
		auto camera = make_shared<GameObject>();
		camera->AddComponent(make_shared<Camera>());
		camera->AddComponent(make_shared<CameraScript>());
		camera->GetOrAddTransform()->SetPosition(Vec3{ 0.f, 0.f, -5.f });
		CUR_SCENE->Add(camera);
	}

	//Light
	{
		auto light = make_shared<GameObject>();
		light->AddComponent(make_shared<Light>());
		LightDesc lightDesc;
		lightDesc.ambient = Vec4(0.4f);
		lightDesc.diffuse = Vec4(1.f);
		lightDesc.specular = Vec4(0.1f);
		lightDesc.direction = Vec3(1.f, 0.f, 1.f);
		light->GetLight()->SetLightDesc(lightDesc);
		CUR_SCENE->Add(light);
	}

	//Animation
	shared_ptr<class Model> m1 = make_shared<Model>();
	m1->ReadModel(L"Kachujin/Kachujin");
	m1->ReadMaterial(L"Kachujin/Kachujin");
	m1->ReadAnimation(L"Kachujin/Idle");
	m1->ReadAnimation(L"Kachujin/Run");
	m1->ReadAnimation(L"Kachujin/Slash");

	for (int32 i = 0; i < 500; i++)
	{
		auto obj = make_shared<GameObject>();
		obj->GetOrAddTransform()->SetPosition(Vec3(rand() % 100, 0, rand() % 100));
		obj->GetOrAddTransform()->SetScale(Vec3(0.01f));
		obj->AddComponent(make_shared<ModelAnimator>(_shader));
		{
			obj->GetModelAnimator()->SetModel(m1);
			obj->GetModelAnimator()->SetPass(2);
		}
		CUR_SCENE->Add(obj);
	}

	// Model
	shared_ptr<class Model> m2 = make_shared<Model>();
	m2->ReadModel(L"Tower/Tower");
	m2->ReadMaterial(L"Tower/Tower");

	for (int32 i = 0; i < 100; i++)
	{
		auto obj = make_shared<GameObject>();
		obj->GetOrAddTransform()->SetPosition(Vec3(rand() % 100, 0, rand() % 100));
		obj->GetOrAddTransform()->SetScale(Vec3(0.01f));

		obj->AddComponent(make_shared<ModelRenderer>(_shader));
		{
			obj->GetModelRenderer()->SetModel(m2);
			obj->GetModelRenderer()->SetPass(1);
		}

		CUR_SCENE->Add(obj);
	}

	// Mesh
	// Material
	{
		shared_ptr<Material> material = make_shared<Material>();
		material->SetShader(_shader);
		auto texture = RESOURCES->Load<Texture>(L"Veigar", L"..\\Resources\\Textures\\veigar.jpg");
		material->SetDiffuseMap(texture);
		MaterialDesc& desc = material->GetMaterialDesc();
		desc.ambient = Vec4(1.f);
		desc.diffuse = Vec4(1.f);
		desc.specular = Vec4(1.f);
		RESOURCES->Add(L"Veigar", material);
	}

	for (int32 i = 0; i < 100; i++)
	{
		auto obj = make_shared<GameObject>();
		obj->GetOrAddTransform()->SetLocalPosition(Vec3(rand() % 100, 0, rand() % 100));
		obj->AddComponent(make_shared<MeshRenderer>());
		{
			obj->GetMeshRenderer()->SetMaterial(RESOURCES->Get<Material>(L"Veigar"));
		}
		{
			auto mesh = RESOURCES->Get<Mesh>(L"Sphere");
			obj->GetMeshRenderer()->SetMesh(mesh);
			obj->GetMeshRenderer()->SetPass(0);
		}

		CUR_SCENE->Add(obj);
	}


	RENDER->Init(_shader);
}

void SceneDemo::Update()
{

}

void SceneDemo::Render()
{

}



이렇게 해주면 정상적으로 작동한다.
