[Directx11][C++][3D]31. 수학2(Intersection & RayCasting)

강의

https://inf.run/Ju6ZN

학습 페이지



1.Intersection

물체들끼리의 충돌했을 때 상호작용을 해주기 위해서는 우선 충돌을 탐지해야한다. 탐지하는 것을 Intersection이라고 한다.



구와 구

만약 교점이 있는지 확인하려면 각 원의 원점간의 거리를 계산했을 그 크기가 각 반지름의 합과 같거나 작다면 붙어있거나

구가 충돌이 있거나 겹쳐져있는 것이다. 이때 계산의

bool MathUtils::SphereSphere(const Sphere3D& s1, const Sphere3D& s2)
{
    float sum = s1.radius + s2.radius;
    //제곱으로 비교
    float sqDistance = (s1.position - s2.position).LengthSquared();
    return sqDistance <= sum * sum;
}



구와 AABB

구와 AABB는 원과 원을 비교할 때와 비슷한 느낌으로 원과 AABB의 최근접점까지의 거리와 반지름을 비교해서 최근접점까지의 거리가 더 짧으면 충돌이 있다는 것을 알 수 있다.

bool MathUtils::SphereAABB(const Sphere3D& sphere, const AABB3D& aabb)
{
    Point3D closestPoint = ClossetPoint(aabb, sphere.position);
    float distSq = (sphere.position - closestPoint).LengthSquared();
    float radiusSq = sphere.radius * sphere.radius;
    return distsq < radiusSq;
}



구와 OBB

구와 obb는 AABB와 같이 최근접점과의 거리와 반지름을 비교해주면 된다.

bool MathUtils::SphereOBB(const Sphere3D& sphere, const OBB3D& obb)
{

    Point3D closestPoint = ClossetPoint(obb, sphere.position);
    float distSq = (sphere.position - closestPoint).LengthSquared();
    float radiusSq = sphere.radius * sphere.radius;
    return distsq < radiusSq;
}



구와Plane

구와 Plane도 동일하게 최근접점과의거리와 반지름을 비교해주면 된다.

// 구와 평면의 충돌 검사
bool MathUtils::SphereToPlane(const Sphere3D& sphere, const Plane3D& plane)
{
    Point3D closestPoint = ClosestPoint(plane, sphere.position);
    float distSq = (sphere.position - closestPoint).LengthSquared();
    float radiusSq = sphere.radius * sphere.radius;
    return distSq < radiusSq;
}

AABB와 AABB

각 큐브의 min max를 통해 비교해준다. 사이에 있는 값이 있는지 검사해준다.

// AABB와 AABB의 충돌 검사
bool MathUtils::AABBToAABB(const AABB3D& aabb1, const AABB3D& aabb2)
{
    Point3D aMin = AABB3D::GetMin(aabb1); // aabb1의 최소 좌표
    Point3D aMax = AABB3D::GetMax(aabb1); // aabb1의 최대 좌표
    Point3D bMin = AABB3D::GetMin(aabb2); // aabb2의 최소 좌표
    Point3D bMax = AABB3D::GetMax(aabb2); // aabb2의 최대 좌표

    return (aMin.x <= bMax.x && aMax.x >= bMin.x) &&
        (aMin.y <= bMax.y && aMax.y >= bMin.y) &&
        (aMin.z <= bMax.z && aMax.z >= bMin.z); // 모든 축에 대해 겹치면 true
}

AABB와 OBB

각 선분에 대해 기준이 되는 축을 하나 정하고 프로젝션(SAT알고리)을 모든 선분에 해줬을 때 선분이 모든 축에서 겹치는 부분이 있다면 충돌이 있는 것이다. 이때 정확한 판별을 위하여 외적한 축을 바탕으로도 이 연산을 해주어야 한다.

// AABB의 주어진 축에 대한 구간을 계산
Interval3D MathUtils::GetInterval(const AABB3D& aabb, const Vec3& axis)
{
    Vec3 i = AABB3D::GetMin(aabb); // 최소 좌표
    Vec3 a = AABB3D::GetMax(aabb); // 최대 좌표

    Vec3 vertex[8] =
    {
        Vec3(i.x, a.y, a.z), Vec3(i.x, a.y, i.z), Vec3(i.x, i.y, a.z), Vec3(i.x, i.y, i.z),
        Vec3(a.x, a.y, a.z), Vec3(a.x, a.y, i.z), Vec3(a.x, i.y, a.z), Vec3(a.x, i.y, i.z),
    };

    Interval3D result; // 구간 초기화
    result.min = result.max = axis.Dot(vertex[0]); // 첫 정점을 기준으로 초기화

    for (int i = 1; i < 8; ++i)
    {
        float projection = axis.Dot(vertex[i]);
        result.min = min(result.min, projection); // 최소값 갱신
        result.max = max(result.max, projection); // 최대값 갱신
    }
    return result; // 계산된 구간 반환
}

// OBB와 주어진 축에 대한 구간(Interval) 계산
Interval3D MathUtils::GetInterval(const OBB3D& obb, const Vec3& axis)
{
    Vec3 vertex[8]; // OBB의 꼭짓점을 저장할 배열

    Vec3 C = obb.position; // OBB의 중심 위치
    Vec3 E = obb.size; // OBB의 크기(각 축에 대한 반 길이)

    vector<Vec3> A; // OBB의 축
    A.push_back(obb.orientation.Right()); // OBB의 오른쪽 방향 축
    A.push_back(obb.orientation.Up()); // OBB의 위쪽 방향 축
    A.push_back(obb.orientation.Backward()); // OBB의 뒤쪽 방향 축

    // OBB의 8개 꼭짓점 계산
    vertex[0] = C + A[0] * E.x + A[1] * E.y + A[2] * E.z;
    vertex[1] = C - A[0] * E.x + A[1] * E.y + A[2] * E.z;
    vertex[2] = C + A[0] * E.x - A[1] * E.y + A[2] * E.z;
    vertex[3] = C + A[0] * E.x + A[1] * E.y - A[2] * E.z;
    vertex[4] = C - A[0] * E.x - A[1] * E.y - A[2] * E.z;
    vertex[5] = C + A[0] * E.x - A[1] * E.y - A[2] * E.z;
    vertex[6] = C - A[0] * E.x + A[1] * E.y - A[2] * E.z;
    vertex[7] = C - A[0] * E.x - A[1] * E.y + A[2] * E.z;

    // 주어진 축에 대해 OBB의 꼭짓점들을 투영하여 최소/최대 값 계산
    Interval3D result;
    result.min = result.max = axis.Dot(vertex[0]); // 첫 꼭짓점으로 초기화

    for (int i = 1; i < 8; ++i)
    {
        float projection = axis.Dot(vertex[i]); // 꼭짓점을 축에 투영
        result.min = min(result.min, projection); // 최소값 갱신
        result.max = max(result.max, projection); // 최대값 갱신
    }
    return result; // 계산된 구간 반환
}

// AABB와 OBB가 주어진 축에 대해 겹치는지 검사
bool MathUtils::OverlapOnAxis(const AABB3D& aabb, const OBB3D& obb, const Vec3& axis)
{
    Interval3D a = GetInterval(aabb, axis); // AABB의 구간 계산
    Interval3D b = GetInterval(obb, axis); // OBB의 구간 계산
    return ((b.min <= a.max) && (a.min <= b.max)); // 구간이 겹치면 true 반환
}

// AABB와 OBB의 충돌 검사
bool MathUtils::AABBToOBB(const AABB3D& aabb, const OBB3D& obb)
{
    Vec3 test[15] = // 충돌 검사에 사용될 축
    {
        Vec3(1,0,0), // AABB 축 1
        Vec3(0,1,0), // AABB 축 2
        Vec3(0,0,1), // AABB 축 3
        obb.orientation.Right(), // OBB 축 1
        obb.orientation.Up(), // OBB 축 2
        obb.orientation.Backward(), // OBB 축 3
        // 외적으로 생성된 추가 축
    };

    // 추가 축 계산 (AABB 축과 OBB 축의 외적)
    for (int i = 0; i < 3; ++i)
    {
        test[6 + i * 3 + 0] = test[i].Cross(test[3]);
        test[6 + i * 3 + 1] = test[i].Cross(test[4]);
        test[6 + i * 3 + 2] = test[i].Cross(test[5]);
    }

    // 모든 축에 대해 겹치는지 검사
    for (int i = 0; i < 15; ++i)
    {
        if (!OverlapOnAxis(aabb, obb, test[i])) // 하나라도 겹치지 않으면 false 반환
            return false;
    }

    return true; // 모두 겹치면 true 반환
}



AABB와 PLANE

평명은 쭉 뻗어나가는 것으로 거리 계산을 통해 해주면 된다.

// AABB와 평면의 충돌 검사
bool MathUtils::AABBToPlane(const AABB3D& aabb, const Plane3D& plane)
{
    float pLen = aabb.size.x * fabsf(plane.normal.x) +
        aabb.size.y * fabsf(plane.normal.y) +
        aabb.size.z * fabsf(plane.normal.z);

    float dot = plane.normal.Dot(aabb.position); // 평면의 법선과 AABB 중심의 내적
    float dist = dot - plane.distance; // 평면 상수와의 차이 계산

    return fabsf(dist) <= pLen; // 겹치는지 여부 반환
}



OBB와 OBB

이것도 동일하게 축을 하나 정하고 이를 모든 선분을 검사해주면 된다.

// 두 OBB가 주어진 축에 대해 겹치는지 검사
bool MathUtils::OverlapOnAxis(const OBB3D& obb1, const OBB3D& obb2, const Vec3& axis)
{
    Interval3D a = GetInterval(obb1, axis); // obb1의 구간 계산
    Interval3D b = GetInterval(obb2, axis); // obb2의 구간 계산
    return ((b.min <= a.max) && (a.min <= b.max)); // 구간이 겹치면 true 반환
}

// 두 OBB의 충돌 검사
bool MathUtils::OBBToOBB(const OBB3D& obb1, const OBB3D& obb2)
{
    Vec3 test[15] = // 충돌 검사에 사용될 축
    {
        obb1.orientation.Right(), // OBB1 축 1
        obb1.orientation.Up(), // OBB1 축 2
        obb1.orientation.Backward(), // OBB1 축 3
        obb2.orientation.Right(), // OBB2 축 1
        obb2.orientation.Up(), // OBB2 축 2
        obb2.orientation.Backward(), // OBB2 축 3
        // 외적으로 생성된 추가 축은 여기에서 계산됨
    };

    // 추가 축 계산 (OBB1 축과 OBB2 축의 외적)
    for (int i = 0; i < 3; ++i)
    {
        for (int j = 0; j < 3; ++j) {
            test[6 + i * 3 + j] = test[i].Cross(test[3 + j]);
        }
    }

    // 모든 축에 대해 겹치는지 검사
    for (int i = 0; i < 15; ++i)
    {
        if (!OverlapOnAxis(obb1, obb2, test[i])) // 하나라도 겹치지 않으면 false 반환
            return false;
    }

    return true; // 모두 겹치면 true 반환
}



Plane과 Plane

각 평면의 법선벡터를 외적해서 평행한지 검사하고 평행하지 않으면 충돌이 있는것이다.

// 두 평면의 충돌 검사
bool MathUtils::PlaneToPlane(const Plane3D& plane1, const Plane3D& plane2)
{
    Vec3 d = plane1.normal.Cross(plane2.normal); // 두 평면의 법선 벡터의 외적
    return d.Dot(d) != 0; // 외적의 결과가 0이 아니면 두 평면은 평행하지 않은 것으로 간주
}





2.RayCasting

Sphere

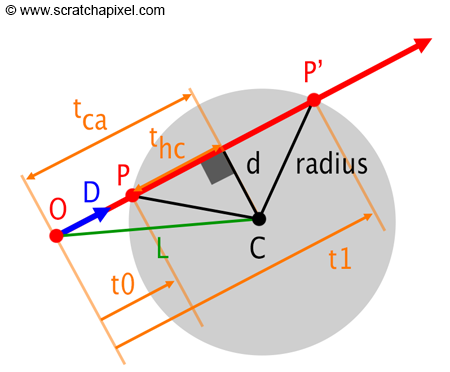

Sphere와 레이의 충돌여부 판정은 레이의 시작점과 구의 중심점까지의 거리와 반지름을 비교해서 판정한다.

// 구와 레이의 충돌 검사
bool MathUtils::Raycast(const Sphere3D& sphere, const Ray3D& ray, OUT float& distance)
{
	Vec3 e = sphere.position - ray.origin; // 레이의 시작점에서 구의 중심까지의 벡터

	float rSq = sphere.radius * sphere.radius;
	float eSq = e.LengthSquared(); // e 벡터의 길이의 제곱

	float a = e.Dot(ray.direction); // 레이 방향과 e 벡터의 내적

	//피타고라스 공식
	float bSq = eSq - (a * a); // b의 제곱(삼각형의 한 변의 제곱)
	float f = sqrt(rSq - bSq); // f는 삼각형의 다른 변(구의 반지름에서 b를 뺀 값)

	// 실제 충돌이 발생하지 않는 경우 -> 내적값으로 구한 반지름이랑 차이가 나면
	if (rSq - (eSq - (a * a)) < 0.0f)
		return false;

	// 레이의 시작점이 구 내부에 있는 경우
	if (eSq < rSq)
	{
		distance = a + f; // 구를 뚫고 나가는 지점까지의 거리
		return true;
	}
	// 구 외부에서 시작하여 구에 닿지 않는 경우
	distance = a - f; // 구에 가장 가까운 점까지의 거리
	return false;
}



AABB

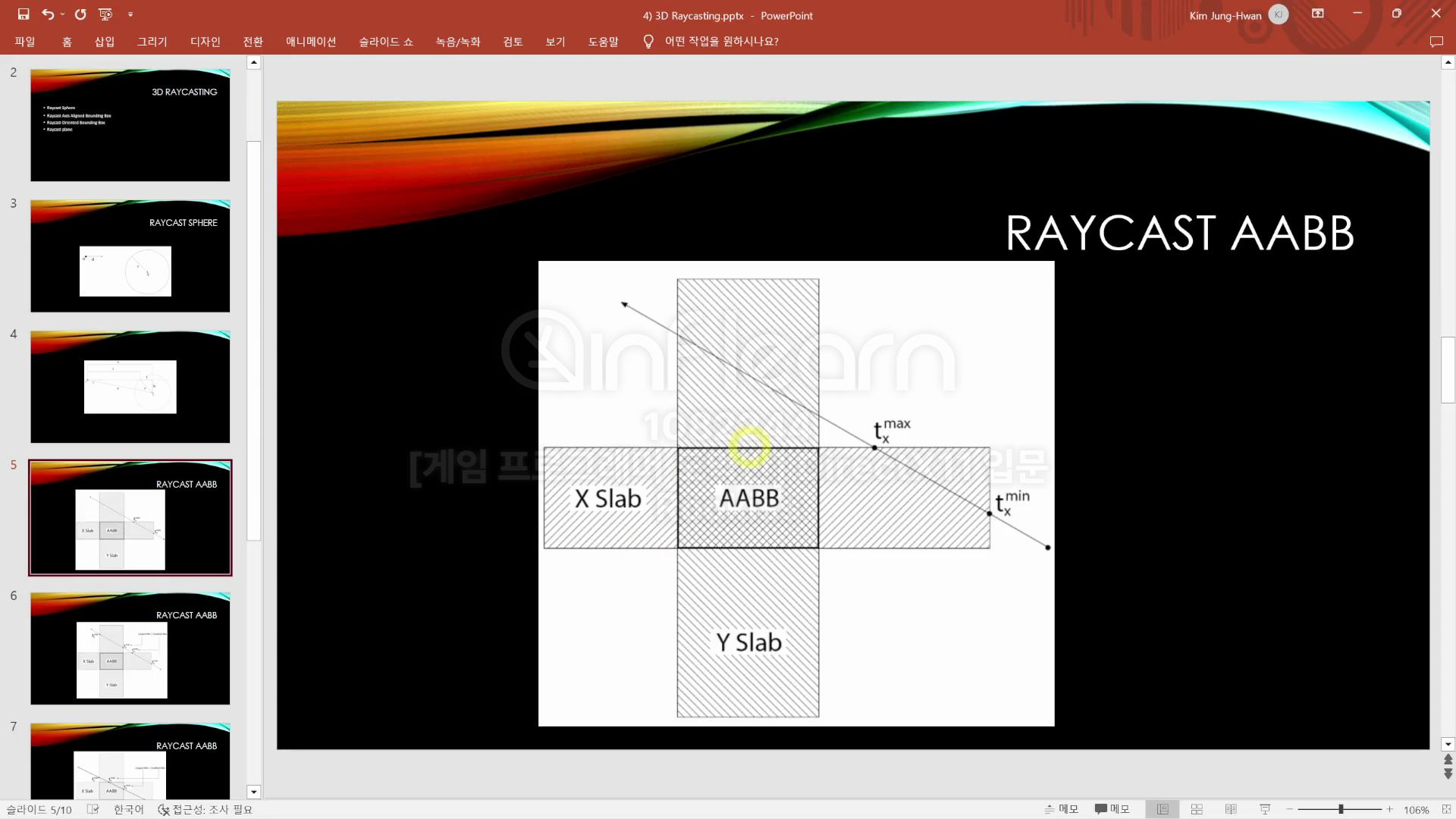

 AABB와의 충돌계산은 위 사진과 같이 큐브를 위에서 봤다고 가정하고 2차원으로 생각하고 보면 평면에 대해 교차점을 찾아내면 되는데 이는 Cyrus-Beck 클리핑 알고리즘을 변형한 형태로 수행되며, tmin과 tmax를 통해 충돌이 발생하는지 판단한다.

이 테스트는 3번에 걸쳐서 해주면 된다.

// AABB와 레이의 충돌 검사 (Cyrus-Beck clipping algorithm을 사용)
bool MathUtils::Raycast(const AABB3D& aabb, const Ray3D& ray, OUT float& distance)
{
	Vec3 min = AABB3D::GetMin(aabb); // AABB의 최소 좌표
	Vec3 max = AABB3D::GetMax(aabb); // AABB의 최대 좌표

	// 각 축에 대해 레이가 AABB의 두 평면(최소값, 최대값)과 만나는 t 값을 계산
	float t1 = (min.x - ray.origin.x) / ray.direction.x;
	float t2 = (max.x - ray.origin.x) / ray.direction.x;

	float t3 = (min.y - ray.origin.y) / ray.direction.y;
	float t4 = (max.y - ray.origin.y) / ray.direction.y;

	float t5 = (min.z - ray.origin.z) / ray.direction.z;
	float t6 = (max.z - ray.origin.z) / ray.direction.z;

	// 가장 큰 최소 t 값(tmin)과 가장 작은 최대 t 값(tmax)을 계산
	float tmin = fmaxf(fmaxf(fminf(t1, t2), fminf(t3, t4)), fminf(t5, t6));
	float tmax = fminf(fminf(fmaxf(t1, t2), fmaxf(t3, t4)), fmaxf(t5, t6));

	// tmax가 0보다 작으면 레이는 AABB의 뒤쪽을 향함
	if (tmax < 0)
		return false;

	// tmin이 tmax보다 크면 레이는 AABB를 교차하지 않음
	if (tmin > tmax)
		return false;

	// 실제 충돌 거리 계산
	distance = (tmin < 0.0f) ? tmax : tmin;
	return true;
}

Plane

평면과의 충돌 검사는 레이가 평행한지 검사하고 아니라면 교점을 찾아내는 과정을 수행해주면 된다.

// 평면과 레이의 충돌 검사
bool MathUtils::Raycast(const Plane3D& plane, const Ray3D& ray, OUT float& distance)
{
	float nd = ray.direction.Dot(plane.normal); // 레이 방향과 평면의 법선의 내적
	float pn = ray.origin.Dot(plane.normal); // 레이의 시작점과 평면의 법선의 내적

	// nd가 0보다 크거나 같으면 레이와 평면은 평행하거나 레이가 평면에서 멀어짐
	if (nd >= 0.0f)
		return false;

	// 실제 충돌 거리 계산
	float t = (plane.distance - pn) / nd;
	if (t >= 0.0f) {
		distance = t; // 충돌 지점까지의 거리
		return true;
	}

	return false;
}
