[Unreal Engine][C++]3. 디버그





오늘은 게임 플레이내에서 구나 선, 점을 통해 매쉬가 없이도 화면에 나타날 수 있게 해보자



1. 디버그 구 그리기

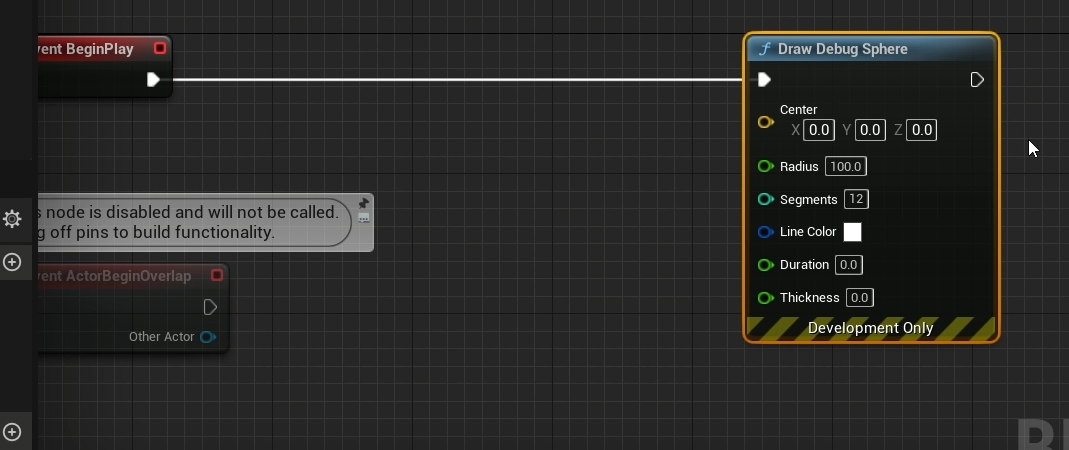

일단 블루프린트상에서는 Draw Debug Sphere을 추가하여 만들 수 있다.

BluePrints

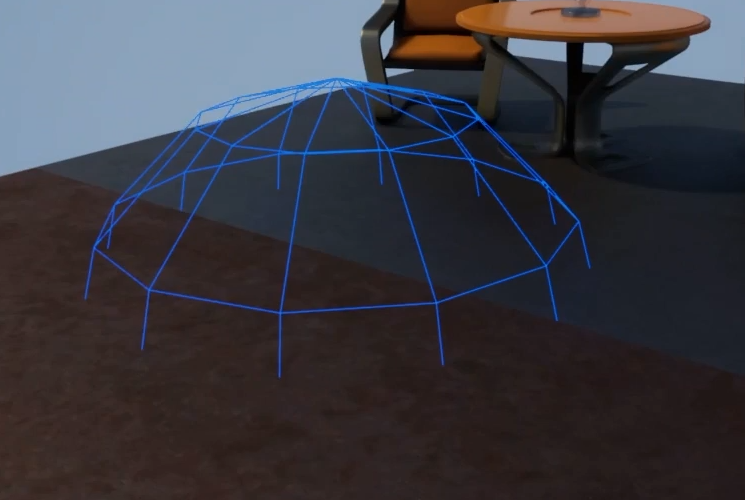

이렇게하면 0,0,0에 구가 나오게 된다.

결과

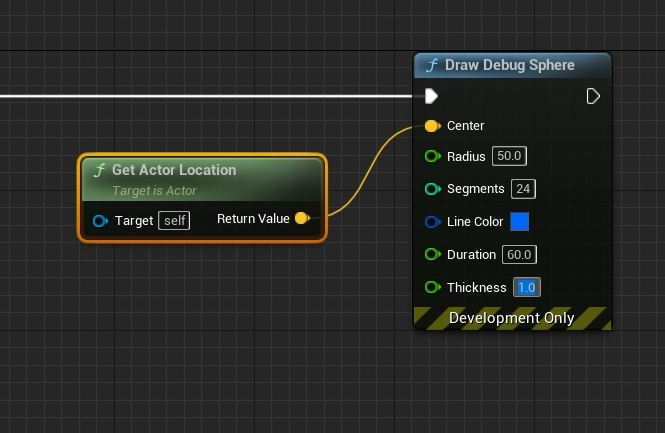

이제 액터위치에서 구가 보이도록 만들어주자

BluePrints

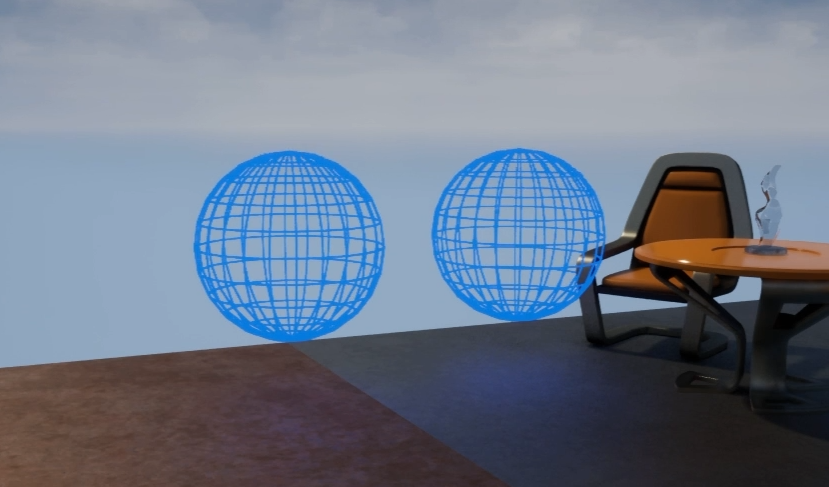

결과



이제 이걸 C++로 구현해보자

구현하려면 일단 DrawDebugHelpers 헤더파일을 추가해줘야한다.

DrawDebugSphere 함수를 통해 그려주면 되는데 이 함수의 매개변수에는 UWorld와 FVector가 들어가는데 이때

GetWorld GetActorLocation을 통해 값을 전달해주면 된다.

	UWorld* World = GetWorld();

	if (World)
	{
		FVector Location = GetActorLocation();
		DrawDebugSphere(World, Location, 25.f, 24, FColor::Red, false, 30.f);
	}

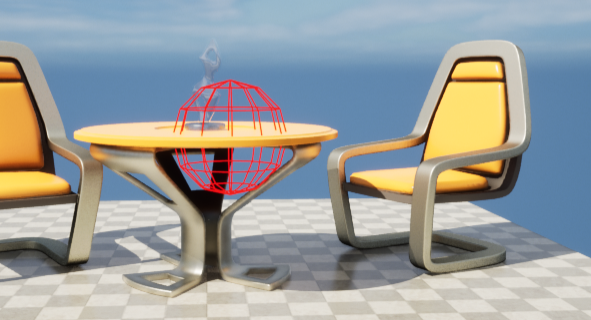

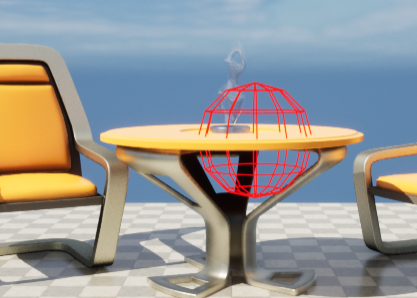

결과



이것을 매크로 함수를 통해 구현해보자

#define THIRTY 30
#define DRAW_SPHERE(Location) if (GetWorld()) DrawDebugSphere(GetWorld(),Location,25.f,12,FColor::Red,true);



	FVector Location = GetActorLocation();

	DRAW_SPHERE(Location);



결과



이 매크로 함수는 Slash.h에 넣어서 모든 클래스에서 사용가능하도록 만들어주자



Slash.h

// Copyright Epic Games, Inc. All Rights Reserved.

#pragma once

#include "CoreMinimal.h"

#define DRAW_SPHERE(Location) if (GetWorld()) DrawDebugSphere(GetWorld(),Location,25.f,12,FColor::Red,true);

#include "Slash\Slash.h"



동일하게 동작하는 것을 볼 수 있다.

결과화면



2. 디버그 선 그리기

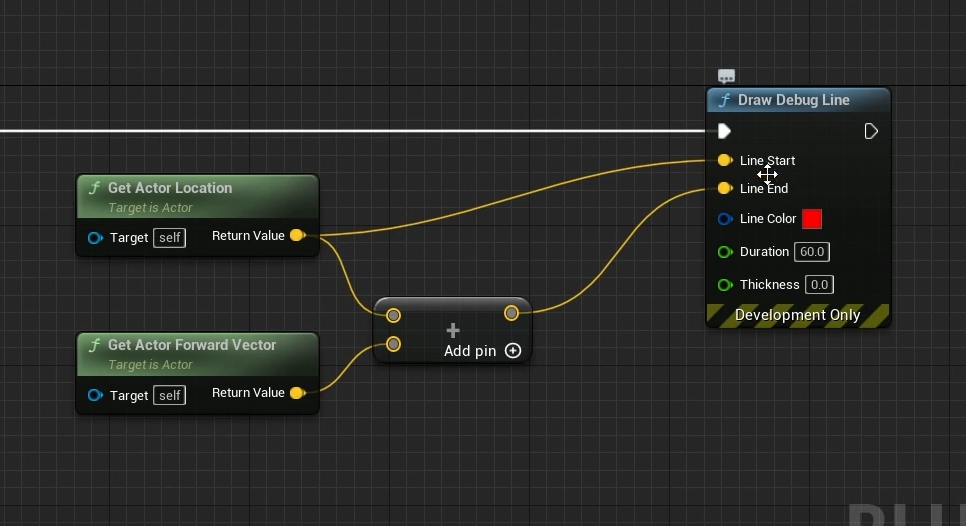

블루 프린트에서는 Draw Debug Line을 사용하여 선을 그릴 수 있다.





결과

이제 이것을 코드로 구현해보자



C++에서는 DrawDebugLine으로 선을 그릴 수 있다.

if (World)
{
	FVector Forward = GetActorForwardVector();
	DrawDebugLine(World, Location, Location + Forward * 100.f, FColor::Red, true, -1.f, 0, 1.f);
}

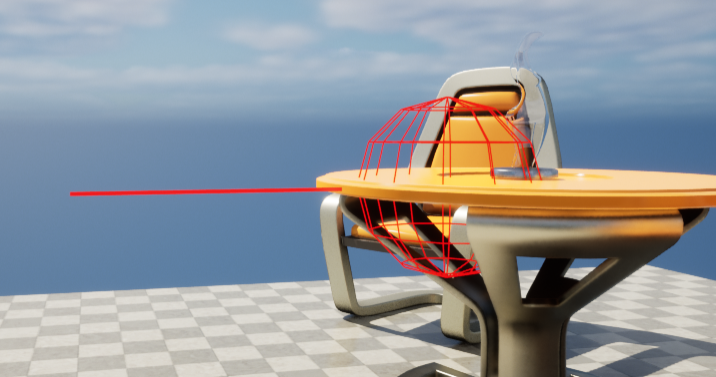

결과

이제 이것을 매크로로 만들어 간결하게 쓸 수 있도록 만들어 보자



#define DRAW_LINE(StartLocation,EndLocation) if(GetWorld()) DrawDebugLine(World, StartLocation,EndLocation, FColor::Red, true, -1.f, 0, 1.f);



	DRAW_LINE(Location, Location+Forward * 100.f);



결과



3.디버그 점 그리기

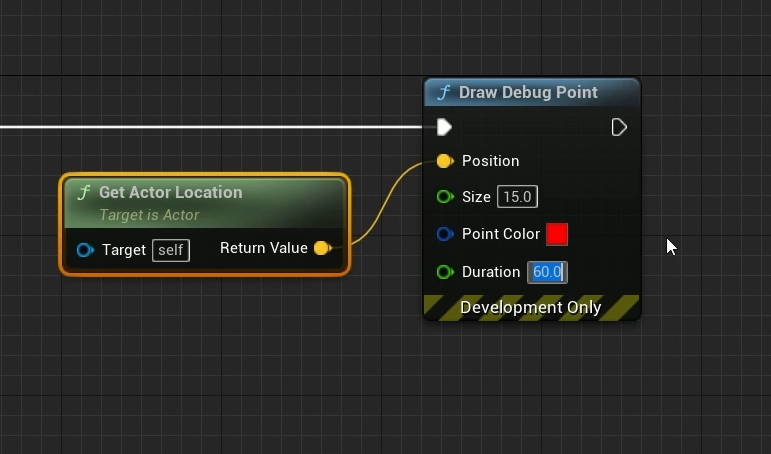

블루 프린트에서는 Draw Debug Point를 통해 그릴 수 있다.



결과

★디버그 포인트는 크기가 어느곳에서 보던 일정하다 하지만 구나 선은 멀어질수록 작아진다



이제 이것을 코드로 구현해보자

코드에서는 DrawDebugPoint함수를 사용한다.

	if (World)
	{
		DrawDebugPoint(World, Location + Forward * 100.f, 15, FColor::Red, true);
	}

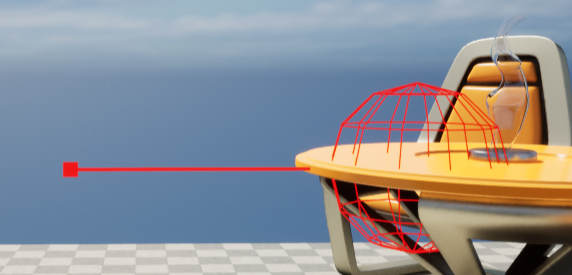

결과



이제 편하게 사용할 수 있도록 매크로 함수로 만들어주자

#define DRAW_POINT(Location) if(GetWorld()) DrawDebugPoint(World, Location, 15.f, FColor::Red, true);

	DRAW_POINT(Location + Forward * 100.f);

결과

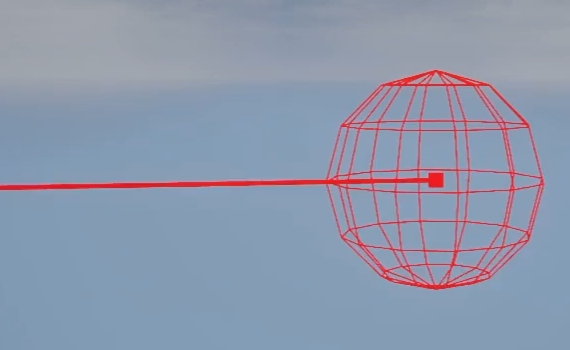

추가적으로 점과 선을 한번에 그려주는 즉 벡터를 그려주는 매크로 함수를 만들어보자 벡터는 이전에 만들었던 라인과 점을 그리는 것을 통합하여 만들어주자

#define DRAW_VECTOR(StartLocation,EndLocation) if (GetWorld()) \
	{ \
		DrawDebugLine(World, StartLocation, EndLocation, FColor::Red, true, -1.f, 0, 1.f); \
		DrawDebugPoint(World, EndLocation, 15.f, FColor::Red, true); \
	}

	/*DRAW_LINE(Location, Location + Forward * 100.f);
	DRAW_POINT(Location + Forward * 100.f);*/

	DRAW_VECTOR(Location, Location + Forward * 100.f);

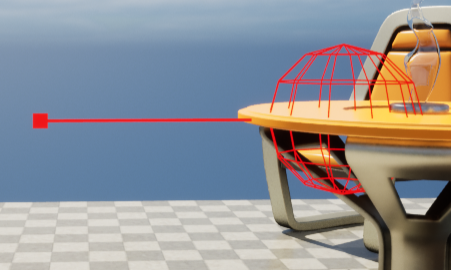

결과



이제 매크로 함수를 모아둔 헤더파일을 하나 만들어주자



Source/Slash/

경로에 넣어주자

DebugMacros.h

#pragma once
#include "DrawDebugHelpers.h"

#define DRAW_SPHERE(Location) if (GetWorld()) DrawDebugSphere(GetWorld(),Location,25.f,12,FColor::Red,true);
#define DRAW_LINE(StartLocation,EndLocation) if(GetWorld()) DrawDebugLine(World, StartLocation,EndLocation, FColor::Red, true, -1.f, 0, 1.f);
#define DRAW_POINT(Location) if(GetWorld()) DrawDebugPoint(World, Location, 15.f, FColor::Red, true);
#define DRAW_VECTOR(StartLocation,EndLocation) if (GetWorld()) \
	{ \
		DrawDebugLine(World, StartLocation, EndLocation, FColor::Red, true, -1.f, 0, 1.f); \
		DrawDebugPoint(World, EndLocation, 15.f, FColor::Red, true); \
	}

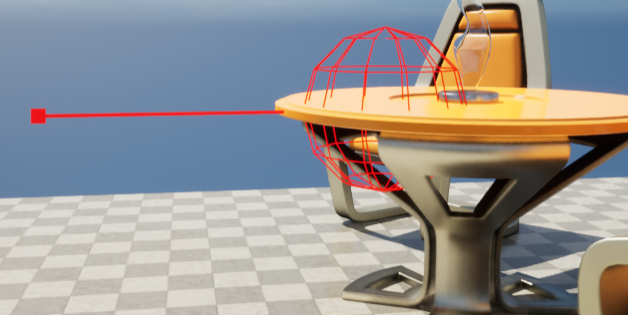

결과
